Relais universel 3NANC 10A 220VDC composant d'automatisation et de commutation

Spécifications et intégration du relais 3NANC 10A 220VDC

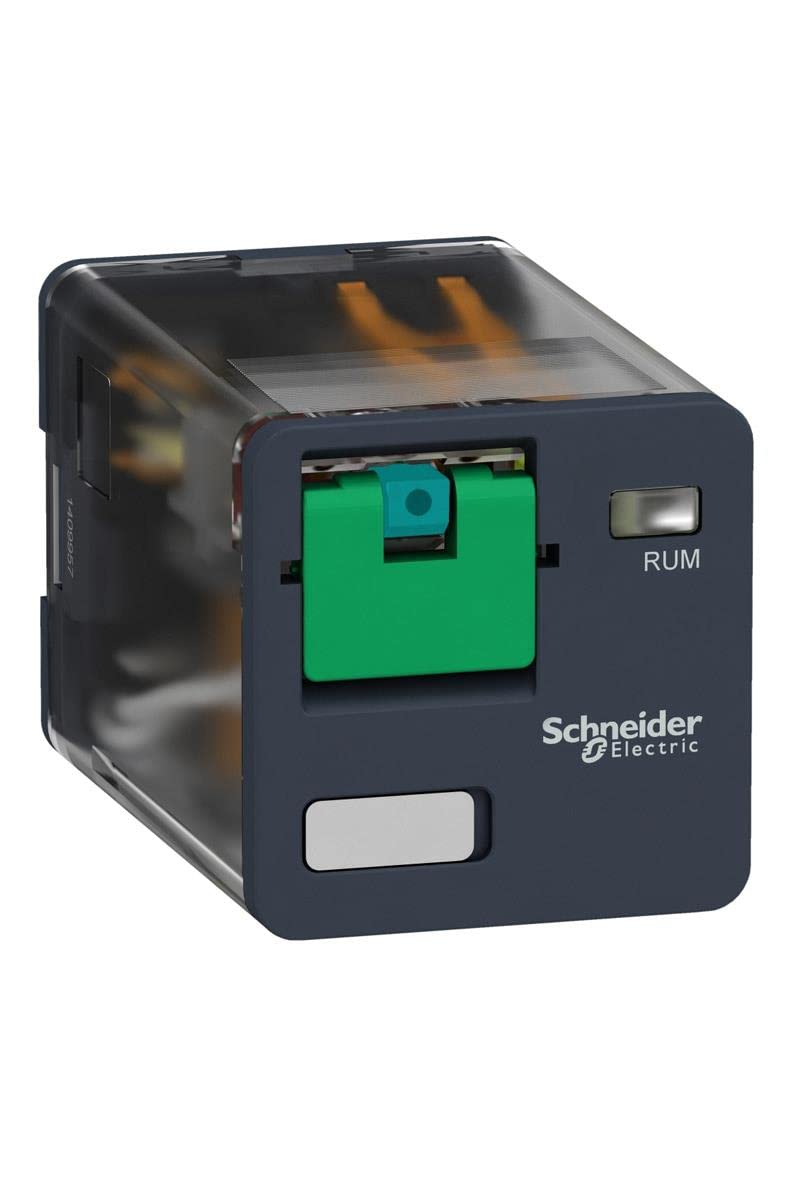

Le relais universel 3NANC 10A 220VDC est un dispositif électromécanique conçu pour l'ouverture et la fermeture de circuits électriques à distance. Doté d'une bobine fonctionnant exclusivement sous une tension nominale de 220 volts en courant continu, il actionne simultanément un ensemble de trois contacts inverseurs. Chaque contact est calibré pour supporter un courant thermique allant jusqu'à 10 ampères, ce qui le rend compatible avec une large gamme d'applications d'automatisation d'armoires et de relayage de signaux de commande.

Détails des données physiques et mécaniques

La configuration mécanique du bloc de contacts permet une interopérabilité immédiate avec les embases de raccordement standardisées du marché électrique actuel. Sa rigidité diélectrique élevée entre la bobine et les contacts assure une protection efficace contre les surtensions transitoires, préservant l'intégrité des cartes électroniques situées en amont du système de commande.

1. Positionnement du relais sur son socle de fixation rail DIN
2. Raccordement des conducteurs de puissance sur les bornes des trois contacts inverseurs
3. Raccordement du circuit de commande en courant continu 220VDC sur les bornes de la bobine
4. Vérification visuelle du bon basculement mécanique lors de la mise sous tension de test
